Название рабочего процесса. Имя экземпляра рабочего процесса должно быть уникальным (необходимо для сохранения и публикации рабочего процесса).

Масштабирование рабочей области. Поддерживается значения масштаба от "1/4" до "4" (от четырехкратного уменьшения до четырехкратного увеличения). Масштабирование рабочей области также может быть выполнено с помощью колесика мыши.

Элементы управления активности (перехода). При наведении указателя мыши на активность (переход) у нее появляются элементы управления.

У активностей (переходов) могут присутствовать 3 элемента управления:

• - соединить 2 активности. Для соединения двух активностей между собой указателем мыши "потяните" (Drag-and-Drop) от данного значка до другой активности.

• - редактировать свойства активности (перехода). Для редактирования свойств активности или перехода нажмите на указанный значок или дважды щелкните по активности (переходу) левой кнопкой мыши.

• - удалить активность (переход).

При наведении курсора мыши рядом с активностью появляется подсказка со сводной информацией о свойствах указанной активности.

Соединения между активностями отображаются линиями со стрелками. Если в свойствах соединения задано условие перехода, то данное условие будет отображаться текстом рядом с линией. Допускаются множественные соединения между выбранными активностями (то есть каждая активность может быть соединена с одной или несколькими другими).

Важно
Начинаться рабочий процесс должен в Начальной активности (по умолчанию в новом процессе она присутствует в области редактора) и заканчиваться в активности Завершить РП.

Графический построитель условий перехода представляет собой редактор, который позволяет визуальным образом конструировать и редактировать условия переходов (логические выражения) простым перетаскиванием необходимых блоков. Построитель условий можно разделить на две части:

• Меню редактора

• Поле редактора выражений

Меню редактора

	В данном разделе доступны переменные рабочего процесса.
	В данном разделе доступны кнопки которые используются на формах задач рабочего процесса. Используя их в выражениях можно определить нажата ли она (возвращает Да или Нет, Истина или Ложь).
	В данном разделе доступны операторы сравнения.
	В данном разделе доступны логические операторы.

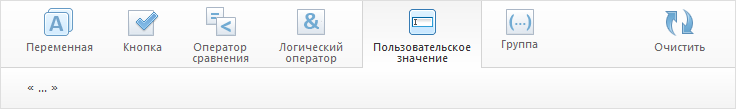

	В данном разделе доступен блок который позволяет пользователю задать в нем произвольную строку после добавления на поле редактора.
	В данном разделе доступен блок который позволяет объединять логические выражения в группы.
	Кнопка позволяет очистить рабочее пространство поля редактора.

Для того чтобы добавить/переместить блок на поле редактора необходимо открыть требуемый раздел меню и навести курсором мыши на необходимый блок и "перетащить" (Drag-and-Drop) в нужное место на поле редактора. Также можно дважды щелкнуть по блоку левой кнопкой мыши и он автоматически добавится в рабочую область редактора. Перетаскивать блоки можно и после добавления на поле редактора для того чтобы разместить их в нужных местах создаваемого выражения.

После добавления на поле редактора у большинства блоков доступны две кнопки (появляются при наведении курсором мыши на блок):

• «Редактировать»

  После нажатия открывается форма в которой можно выбрать другой блок из того же раздела (например, другую переменную) или задать значение (блок «Пользовательское значение»)



• «Удалить»

  После нажатия выбранный блок удаляется с поля редактора.

  Важно
  При удалении блока «Группа» удалются также и все расположенные внутри блоки.

Во время создания/редактирования логического выражения редактор его анализирует и сообщает, как можно исправить, если в нем содержатся ошибки.
